FREE-BORE O HEAD-SPACE

spazi importanti nella produzione di munizioni per tiro.

CAPTOLO I°.

• free-bore:

• Con il "FREE-BORE" si intende quello spazio che rimane tra il proiettile e l'inizio delle rigature quando la munizione viene camerata in un arma.
  Il free-bore, lo spazio che divide la palla dall'inizio delle righe, deve mantenersi sempre lo stesso; la sua misura solitamente varia tra 1 e 2 mm. in rapporto al calibro, al tipo di arma e munizione usata.
  Chi ricarica le munizioni metalliche, quelle per canne rigate per intenderci, spesso è abituato a montare il proiettile dando poco peso a quanto esso viene inserito nel colletto del bossolo, altre volte crimpa il bossolo la dove il proiettile ha un solco o un segno, senza verificare che tale misura sia esatta, altre da una controllata al manuale e si limita a dare alla munizione la stessa lunghezza su di esso indicata senza pensare che i manuali si riferiscono a spazi di canne di prova, spesso atipiche. Questo da origine a variazioni anche notevoli del free-bore e ciò varia anche la risposta balistica della cartuccia e di ciò sanno bene coloro che fanno tiro a lunga distanza.
  Sarebbe buona norma sapere quale Free-Bore è più adatto alla nostra arma per regolare di conseguenza la lunghezza delle munizioni che ricarichiamo ed avere un perfetto accoppiamento arma-cartucia. Nella prima immagine qui sotto una cartuccia .308 Win. con palle di diverso tipo, la prima mantellata della RWS, notiamo il free-bore, la distanza si misura dall'inizio delle rigature alla parte di proiettile che ha diametro uguale a quello del calibro effettivo dell'arma o della canna stessa (cioè i pieni di rigatura). Immaginiamo che il nostro Free-Bore sia della misura adatta al tipo di munizione e arma che stiamo usando, quindi diciamo per fare un semplice esempio, che sia di un millimetro la distanza del proiettile (la sua parte di calibro uguale alla canna) e l'inizio delle rigature. Cambiamo ora solo la palla (immagine centrale) montando una Match per il tiro di Bench-Rest o per gare, assicuriamoci però che il free-bore rimanga sempre di un millimetro, noteremo subito che la palla dovrà sporgere di più dal bossolo, producendo così una munizione più lunga della precedente. Poi proviamo una palla per caccia, la KS sempre della RWS, (terza munizione in basso) ed anche qui manteniamo il free-bore sempre di un millimetro.

  Estraiamo le nostre tre cartucce, sappiamo che tutte hanno free-bore di un millimetro quindi abbiamo mantenuto lo stesso Free-Bore per tutte e tre le munizioni ma osserviamo bene l'immagine a destra qui sopra: nessuna delle tre cartucce ha la stessa lunghezza totale. La causa è proprio nella forma della parte apicale della palla, quella parte che non viene a diretto contatto con le rigature della canna ma è lei a stabilire la forma del proiettile e spesso la sua possibile espansione e di conseguenza definisce anche la lunghezza totale della munizione che determina il free-bore; la lunghezza varia perchè il free-bore deve mantenere un certo rapporto di misura.
  Per far si che il free-bore sia sempre uguale quindi, dobbiamo mantenere la parte di palla (il cui diametro è uguale al calibro minimo della canna), alla distanza di un millimetro (circa nelle armi corte) dal'inizio delle righe. Dato che partendo dalla punta dei proiettili e misurando il crescere del diametro degli stessi questo risulta in diversi punti della loro lunghezza, al variare della forma della palla, dobbiamo sempre verificare questa misura sulla nostra canna. Per ogni arma e per ogni calibro si ha un free-bore ottimale che può variare dai pochi decimi di millimetro per le armi da competizione a diversi millimetri per armi ex-ordinanza o vecchie e nuove carabine da caccia.

  Quanto descritto si adatta anche alle munizioni per arma corta: In questo caso possiamo vedere una cartuccia .45 acp la cui lunghezza totale viene mantenuta uguale per facilitare l'alimentazione delle munizioni nel caricatore, cpsì sia la munizione con palla RN che quella Match hanno stessa lunghezza totale, il cosidetto "OAL". Questo però provoca un Free-boring differente. Anche in questo caso la forma del proiettile determina la lunghezza della munizione caricata. Il proiettile RN, ad esempio, dovrà essere arretrato di 1,5mm. perchè il free-bore risulti di 1,5mm. come quello del lla munizione Match. Così facendo la munizione con palla RN risulterà di 27,5mm. quella con palla TC sarà di 29mm. come richesto dalle tabelle CIP (le misure possono non corrispondere ma sono di esempio).

  CAPITOLO II°

  head-space:

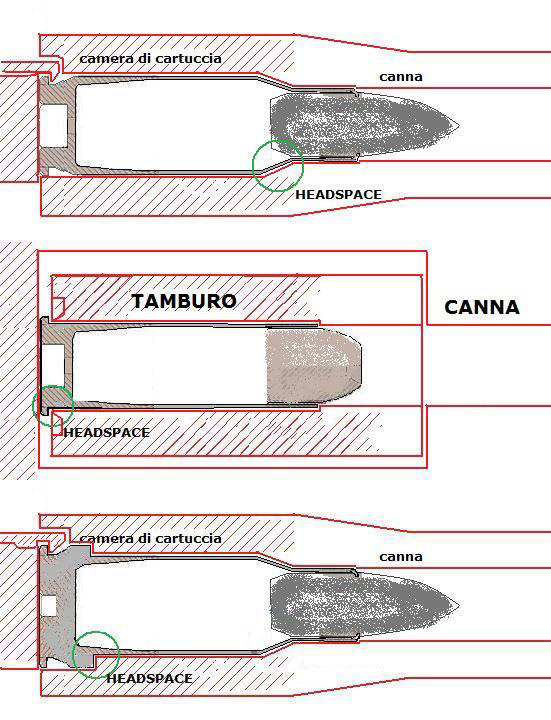

  è la misura tra la faccia dell'otturatore chiuso e il punto della camera di cartuccia che arresta l'avanzamento della munizione. Il punto di appoggio (battuta) cambia a seconda della forma del bossolo: È un parametro fondamentale per la sicurezza, garantisce che la cartuccia sia posizionata correttamente per l'azione del percussore, che il bossolo possa espandersi sigillando la camera e che l'otturatore chiuda bene rimanendo bloccato sino alla caduta della pressione in camera di cartuccia.

  Vari head:
  cartucce con collarino (Rimmed): L'headspace è determinato dallo spessore del collarino il quale fa battuta dul bordo della camera di cartuccia (es. .303 British, .22 LR, .38/357M.).
  Cartucce a bottiglia (Bottleneck): la battuta avviene sulla "spalla" del bossolo che va ad appoggiare sulla parte angolata della camera, quella che restringe verso il calibro di canna dove trova posto il collarino del bossolo. (es. .223 Rem, .308 Win, 30-06, 7,65parà.).
  Cartucce senza collarino a pareti dritte (Rimless): L'appoggio avviene sul bordo superiore (colletto) del bossolo, (es. 9mm Luger, .45 ACP, .30M1).
  Cartucce con cintura (Belted) solitamente magnum: La battuta è data dalla cintura metallica sopra il fondello (es. .300 Win Mag).
  Rischi di un headspace errato: un valore fuori tolleranza può causare vari problemi, con un head eccessivo, allo sparo, il bossolo può allungarsi eccessivamente fino a fessurarsi o dividersi completamente, con una pericolosa fuoriuscita di gas. Con head insufficiente l'otturatore non riesce a chiudersi completamente o forza sulla cartuccia, impedendo lo sparo o rischiando partenze accidentali del colpo a otturatore ancora aperto.
  E' quindi importante che la ricalibratura e l'eventuale accorciamento del bossolo siano fatti con cura per consentire sempre un perfetto funzionamento dell'arma che è anche un funzionamento sicuro.
